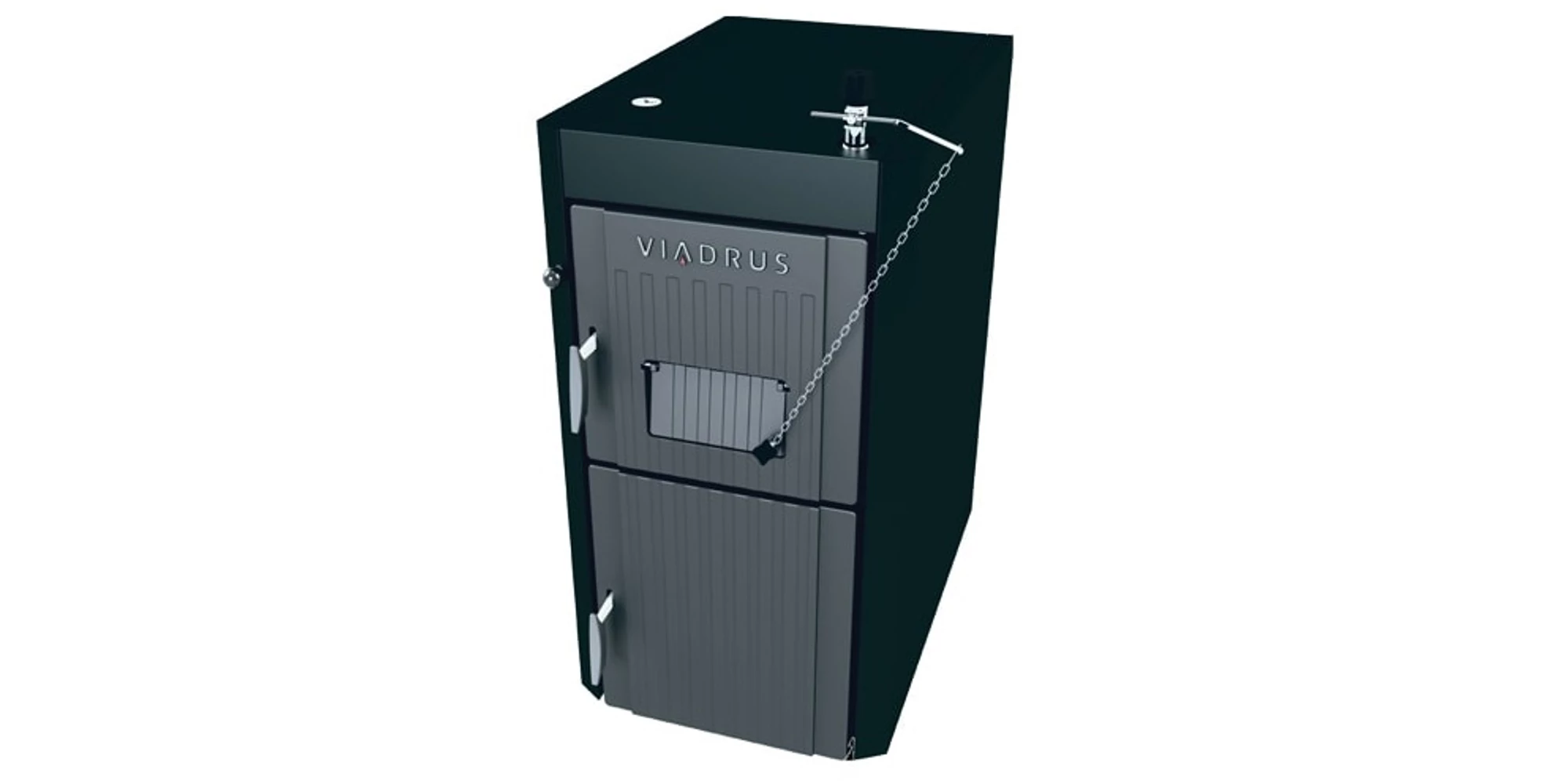

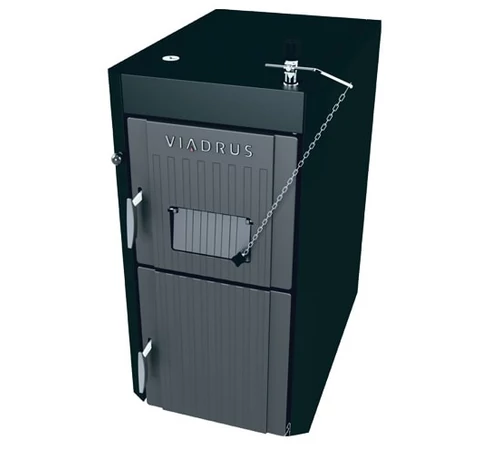

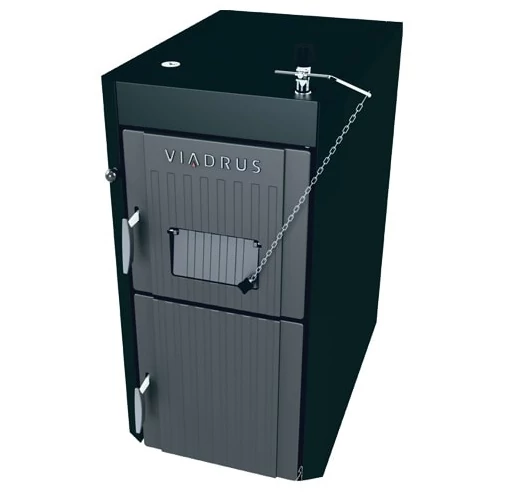

Cazan pe lemn din fonta Viadrus U22 Economy, 41 kW

Cazanul pe lemn din fonta Viadrus U22 Economy, 41 kW este un cazan din fontă cu gazeificare, destinat arderii ecologice a bucăților de lemn, care îndeplinește cerințele pentru încălzirea caselor familiale și ale altor spații care necesită încălzire centrală.



Cazanul este construit pentru schimb de căldură, cu circuit natural sau forțat a apei de încălzire și o presiune de lucru de până la 400 kPa (4 bar). Înaintea expedierii este încercat la etanșeitate la o presiune de 800 kPa (8 bar). Atunci când utilizați un cazan într-un sistem de gravitație cu circulație naturală a apei de încălzire, este necesar să se țină seama de principiile fizice de bază ale funcționării sale și întregul sistem trebuie proiectat pentru acest mod de funcționare.



Cazanul pe lemn din fonta Viadrus U22 Economy, 41 kW are următoare avantaje remarcabile:

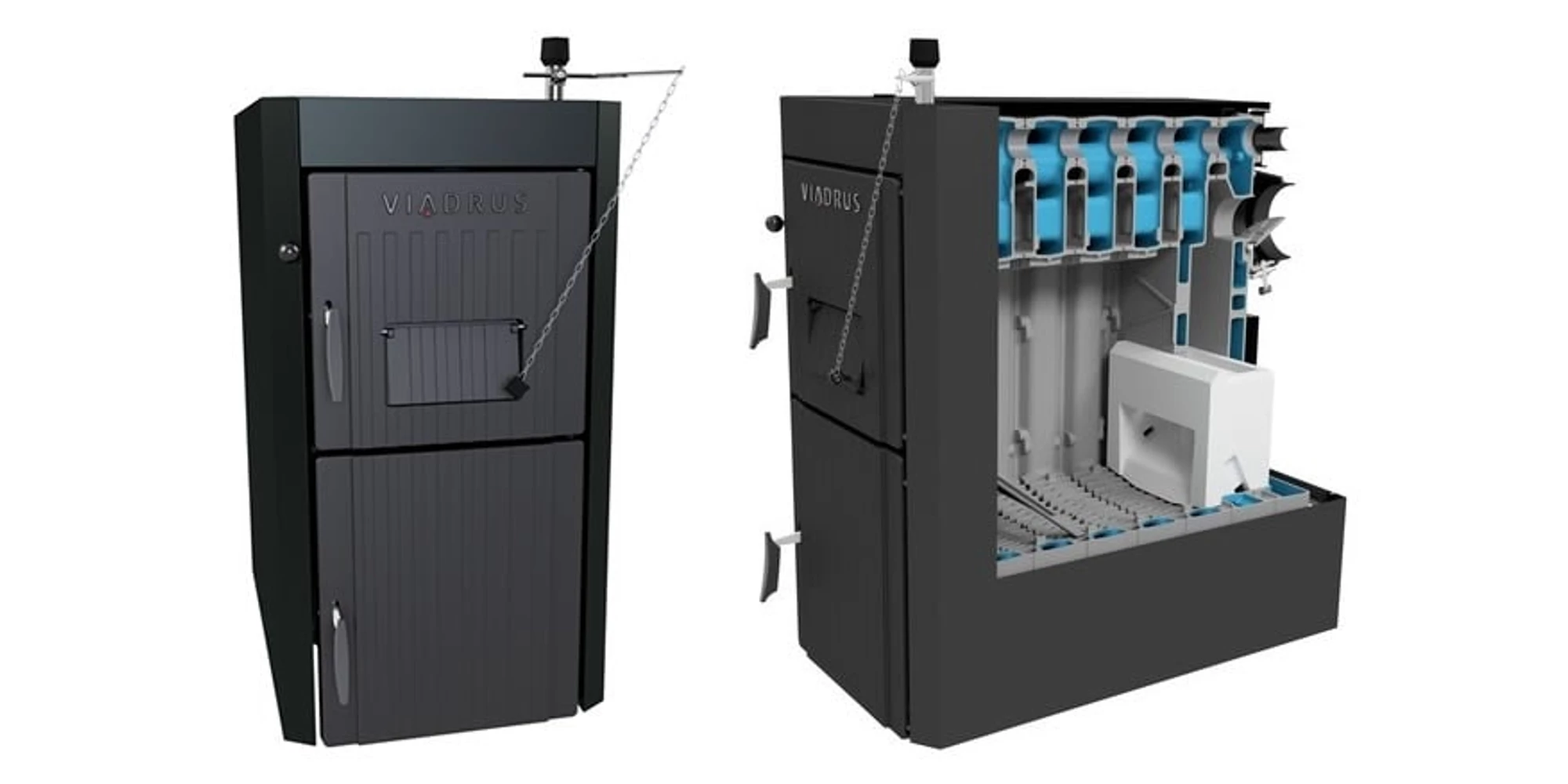

Structura cazanului pe lemn din fonta Viadrus U22 Economy, 41 kW

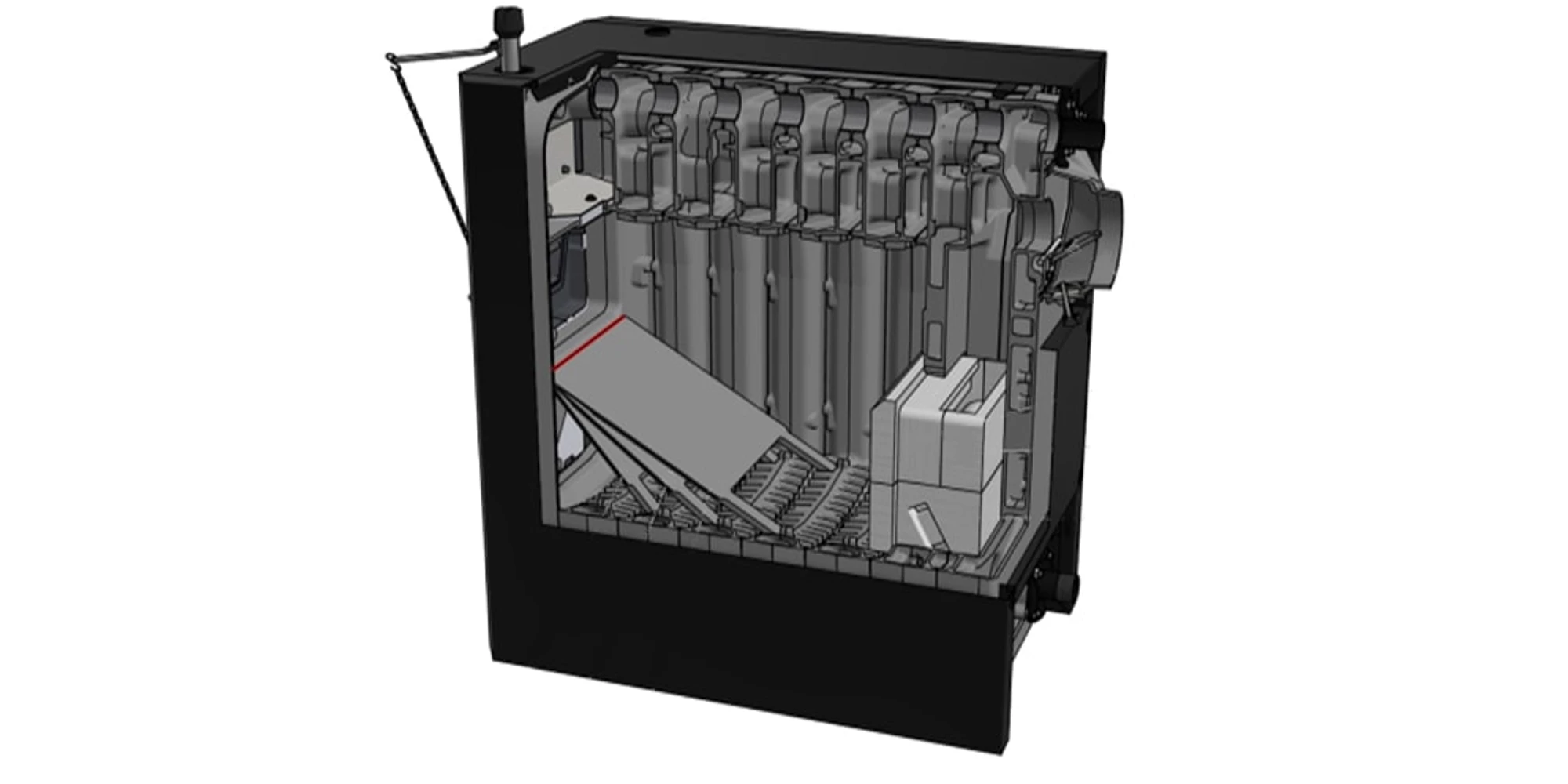

Camera de ardere cu mantaua dublă din fontă şi cu înzidire refractară este proiectată în așa fel ca să reziste la cele mai mari temperaturi de funcționare posibile. Construcția specială a căilor de ardere ale cazanului din fontă favorizează atingerea unei eficiente termice de până la 91%.

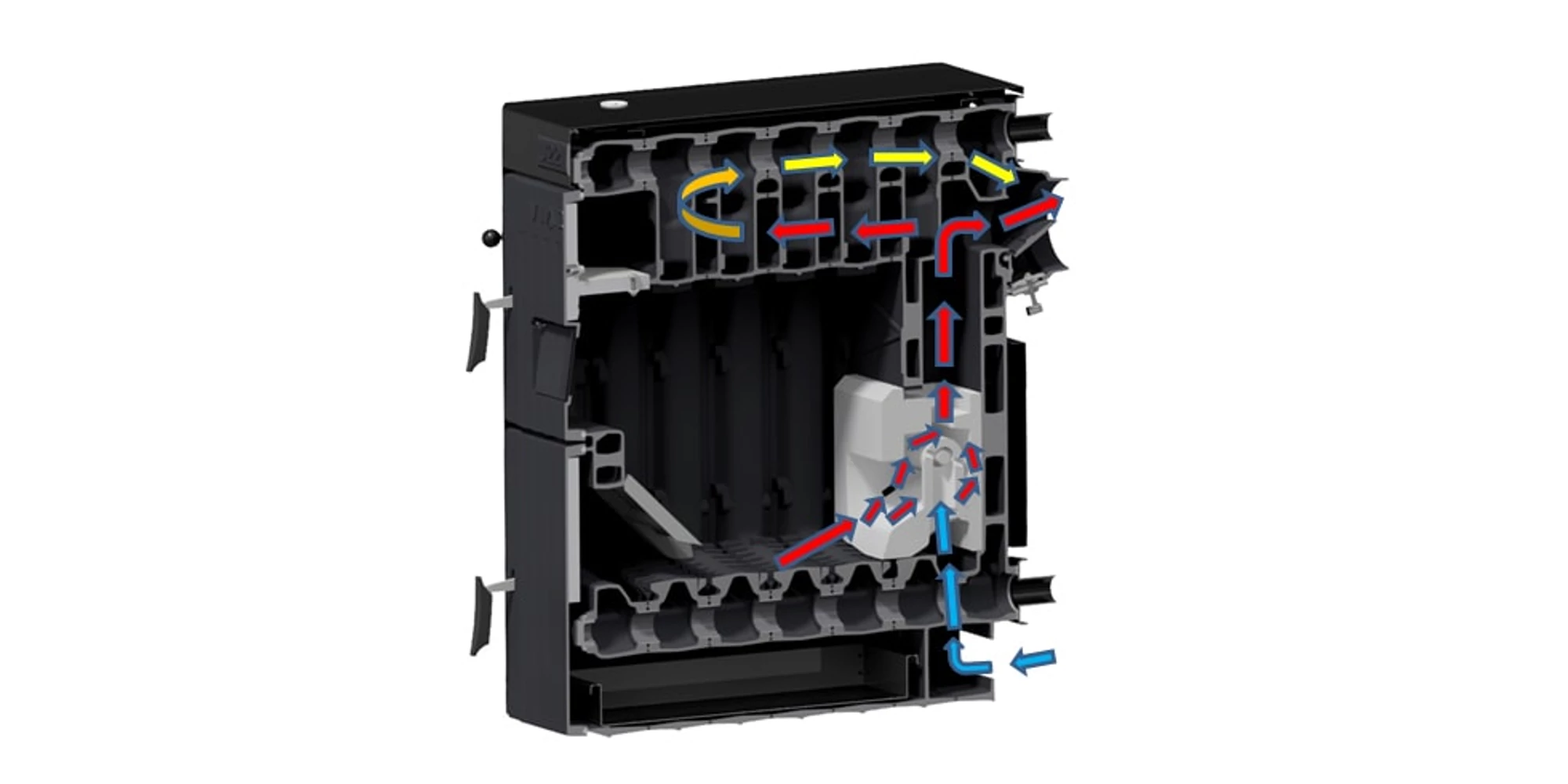

Soluția tehnică nouă de reglare a sistemului de combustie ViaBurn™, asigură circulația aerului de combustie preîncălzit în baza subpresiunii formate de coș și prin urmare permite  o ardere mai curată și economică. Datorită sistemului  brevetat de circulație a aerului de ardere, cazanele U22 Economy îndeplinesc cele mai noi regulamente de emisie a UE.



Partea principală a cazanului o prezintă corpul cazanului din elemenți de fontă cenușie conform ČSN EN 1561, EN-GJL-150. Părțile de presiune ale cazanului îndeplinesc cerințele de rezistență conform ČSN EN 303-5.

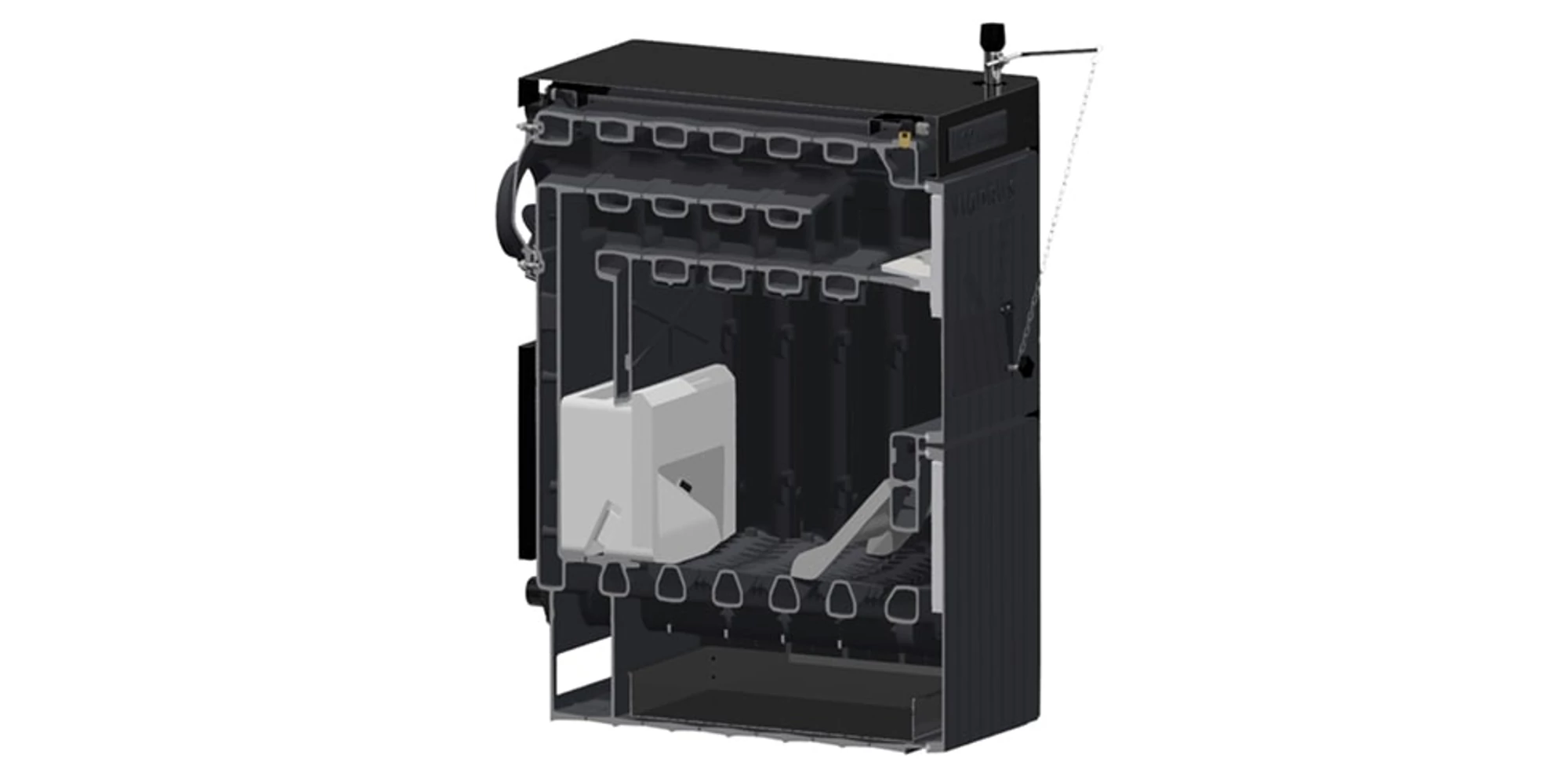

Corpul cazanului este asamblat din elemenți cu ajutorul niplurilor de cazan cu diametrul de 56 mm presate și asigurate cu ajutorul șuruburilor de fixare. Elemenții formează spațiul de umplere, spațiul de ardere și pentru cenușă, spațiul pentru apă și partea de convecție a cazanului. Intrarea și ieșirea apei de încălzire sunt situate în partea din spate a cazanului.



Pentru o deservire mai ușoară a cazanului acționarea clapei de aprindere este amplasată pe panoul lui frontal. Tija mecanică a clapei este ascunsă sub mantaua cazanului. Soluționarea constructivă a alonjei de fum cu clapa de aprindere robustă din fontă permite o încălzire foarte rapidă a căilor de combustie și o acționare simplă a capacului orificiului de curățare.



Elemente de reglare și de siguranță al cazanului pe lemn din fonta Viadrus U22 Economy, 41 kW

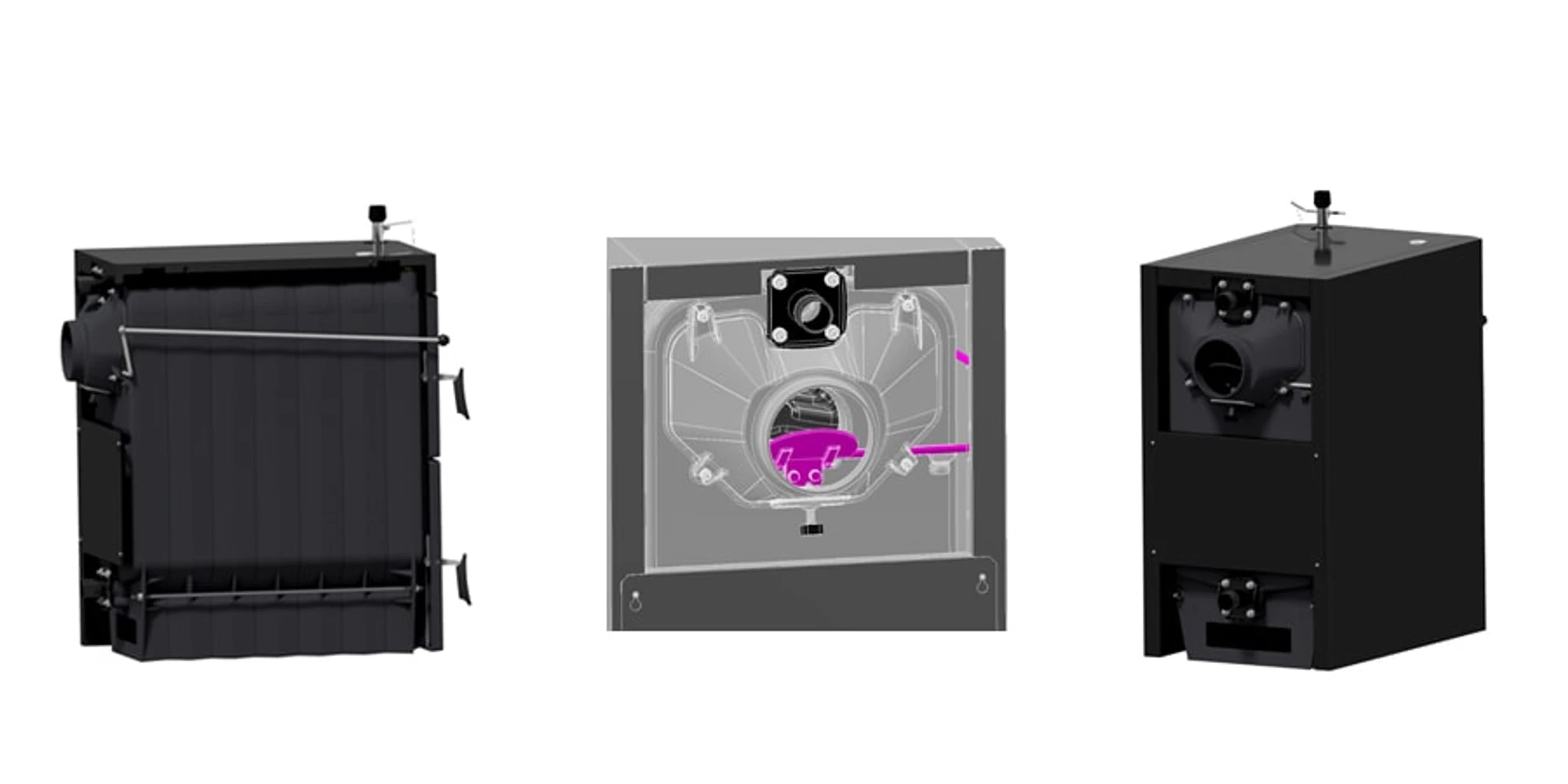

Elementul posterior al cazanului are în partea superioară adaptor pentru racordare la coșul de fum și flanșă pentru apă de încălzire, în partea inferioară flanșă pentru apă de retur. De elementele frontale sunt prinse ușile de alimentare și ușa cenușarului. În spațiul de umplere este amplasat un grătar înclinat. Corpul cazanului este izolat în întregime cu o izolație minerală inofensivă, care reduce pierderile prin evacuarea călduri în jur. Mantaua din oțel este finisată cu un strat de vopsea pulbere.



Obturatorul ușii de alimentare reglează aducția de aer de ardere primar deasupra combustibilului. Este comandat de regulatorul de tiraj sau manual prin șurubul de reglare al obturatorului.



Pentru aflarea temperaturii apei de încălzire și a apei din sistemul de încălzire servește un aparat combinat - termomanometru. Teaca senzorului termomanometrului este amplasată în partea superioară a elementului frontal al cazanului.



Instalație pentru evacuarea excesului de căldură al cazanului pe lemn din fonta Viadrus U22 Economy, 41 kW



În cazul supraîncălzirii cazanului (temperatura apei de ieșire este mai mare de 95 °C) se ajunge la cuplarea ventilului termostatic iar surplusul de căldură este eliminat prin bucla de răcire.

În cazul în care sistemul este prevăzut cu ventil de siguranță cu două căi DBV 1 - 02 și se ajunge la supraîncălzirea cazanului (temperatura apei de ieșire este mai mare de 95 °C), ventilul de siguranță cu două căi va crea un circuit de apă rece, aceasta până ce temperatura nu scade sub temperatura limită. În acest moment se închide simultan instalația de golire pentru răcire și alimentarea cu apă rece care este introdusă în sistem.



Pe sistem trebuie instalat un ventil de siguranță cu presiunea max. 400 kPa (4 bar), a cărui dimensionare trebuie să corespundă puterii nominale a cazanului. Ventilul de siguranță trebuie să fie amplasat imediat după cazan. Între ventilul de siguranță și cazan nu trebuie instalat robinet de închidere. În cazul altor întrebări vă rugăm să apelați la firmele de montare și organizațiile de service contractuale.
