Vana de reglare si echilibrare independenta de presiune, PIBCV, DN 20, TA-COMPACT-P, 52 164-020 HEIMEIER
|
|
Prezentul articol Vana de reglare si echilibrare independenta de presiune, PIBCV, DN 20, TA-COMPACT-P, 52 164-020 HEIMEIER, este alegerea perfectă din categoria Vane cu 2 cai, ceea ce înseamnă de asemenea Confort prin instalații de calitate | Melinda Instal | |
Cod articol producător: | 52 164-020 |
Model: | 10820757 |
Stoc: | În stoc |
Producător: | HEIMEIER |
Taxă livrare: | 20,00 Lei |
Data estimată pentru livrare: | 20 Noiembrie 2024 |
Rating mediu: | Fără rating |
-
28 ani de experiență
Datorită experienței acumulate de pe piața de instalații în cele 28 de ani de la înființarea noastră, vă oferim cele mai bune soluții pentru dumneavoastră, așa cum am oferit pentru mai mult de 1 000 000 de clienți satisfăcuți, utilizând relația noastră profesională cu cele mai mult de 100 de parteneri al noastre și utilizând rețeaua noastră națională construită în de-a lungul anilor.
-
Drept de retur 14 zile
Dacă ați cumpărat un produs sau un serviciu on-line ori fără a merge la magazin (prin telefon, prin poștă, de la un comis voiajor), aveți, de asemenea, dreptul de a anula și returna comanda în termen de 14 de zile, indiferent de motiv și fără nicio justificare. Pentru mai multe informații:
-
S.I.C.A.P.
Produs achiziționabil pe site-ul S.I.C.A.P. Sistemul Electronic de Achiziții Publice (S.E.A.P.) este sistemul informatic de utilitate publică, accesibil prin internet la adresa www.e-licitatie.ro, utilizat în scopul efectuării de achiziții publice prin mijloace electronice. www.e-licitatie.ro (incluzând subdomeniile sale) este site-ul oficial al Sistemului Electronic de Achiziții Publice (S.E.A.P.) operat de către Autoritatea pentru Digitalizarea României (A.D.R.). Pentru mai multe informații:
-
2 ani de garanție
Produsele comercializate prin pagina de internet melindainstal.ro, cu excepția produselor resigilate, beneficiază atât de garanțiile prevăzute imperativ de lege în favoarea consumatorului, cât și de cele comerciale pe care Vânzătorul le acordă consumatorilor în plus față de cele legale. Toate informațiile cu privire la garanțiile Produselor, inclusiv, dar fără a se limita la, termenele și condițiile de exercitare, se regăsesc în Certificatul de garanție. Pentru mai multe informații:
Descriere

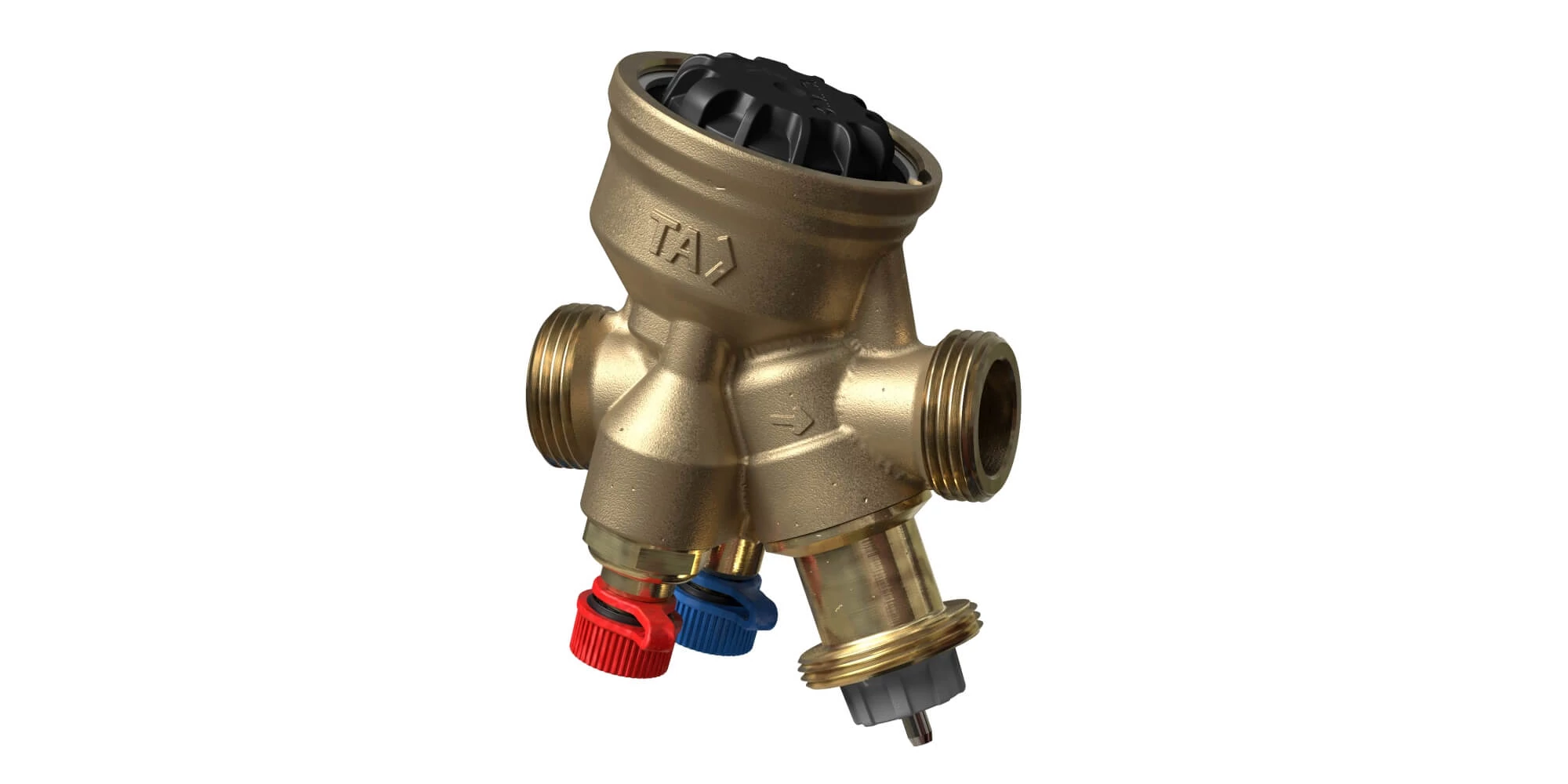

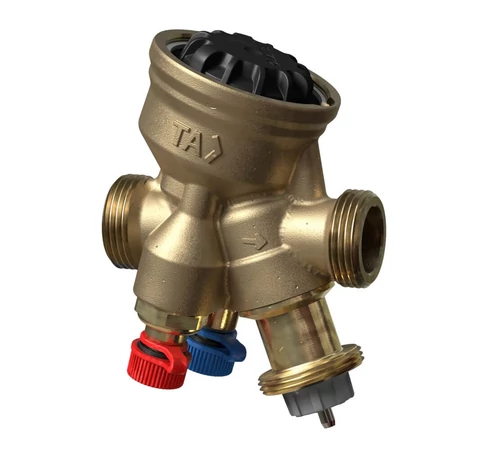

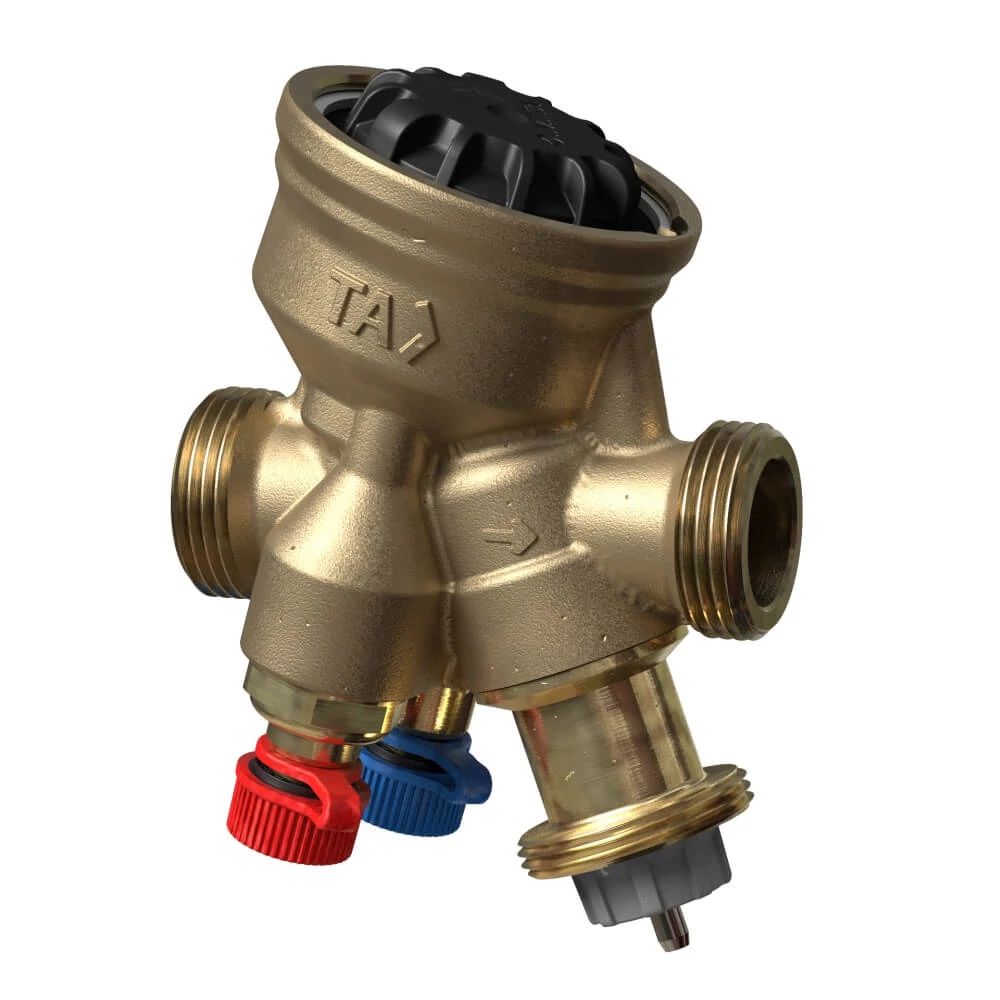

Vană de reglare și echilibrare independentă de presiune, PIBCV, DN 20, TA-COMPACT-P, 52 164-020 HEIMEIER

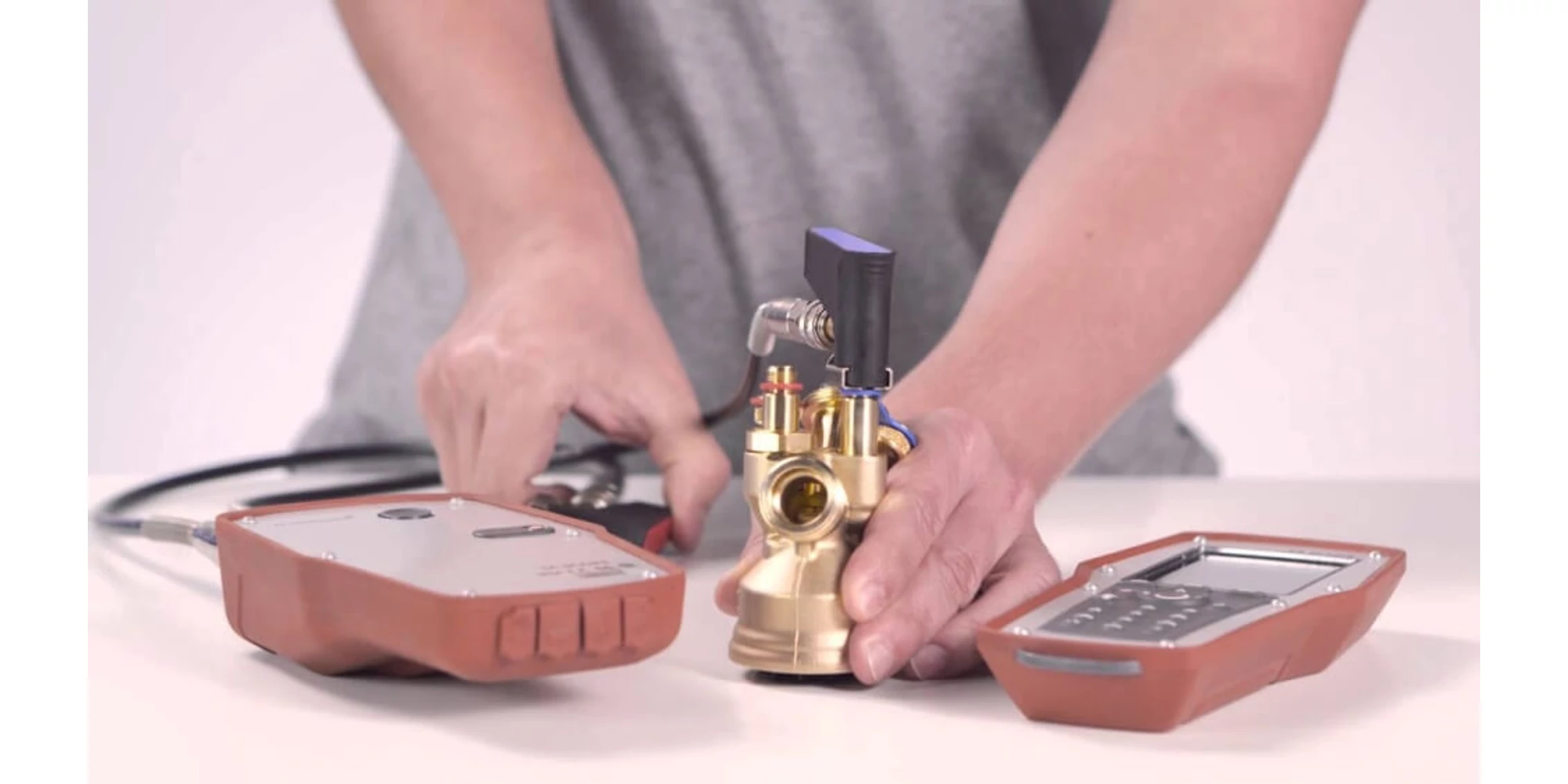

Regulatorul automat de debit TA-COMPACT-P asigură performanță pentru o perioadă lungă de timp. Debitul nominal poate fi reglat cu ușurință, prevenindu-se depășirea acestuia. TA-COMPACT-P împreună cu instrumentele de măsură, oferă posibilitatea unei diagnoze avansate.
Echilibrare hidraulică perfectă
- Debitul nominal poate fi reglat cu ușurință, prevenindu-se depășirea acestuia.
Instalare fără restricții
- Forma compactă și dimensiunile reduse simplifică procesul de instalare. Toate funcțiile sunt ușor accesibile.
Controlul total al sistemului
- Măsurare cu precizie a debitului și funcții unice de diagnoză pentru o eficiență energetică crescută.
Încredere maximă
- Rezistență la coroziune și riscul scăzut de scurgeri sunt garantate prin folosirea materialelor AMETAL® și oțel inoxidabil.

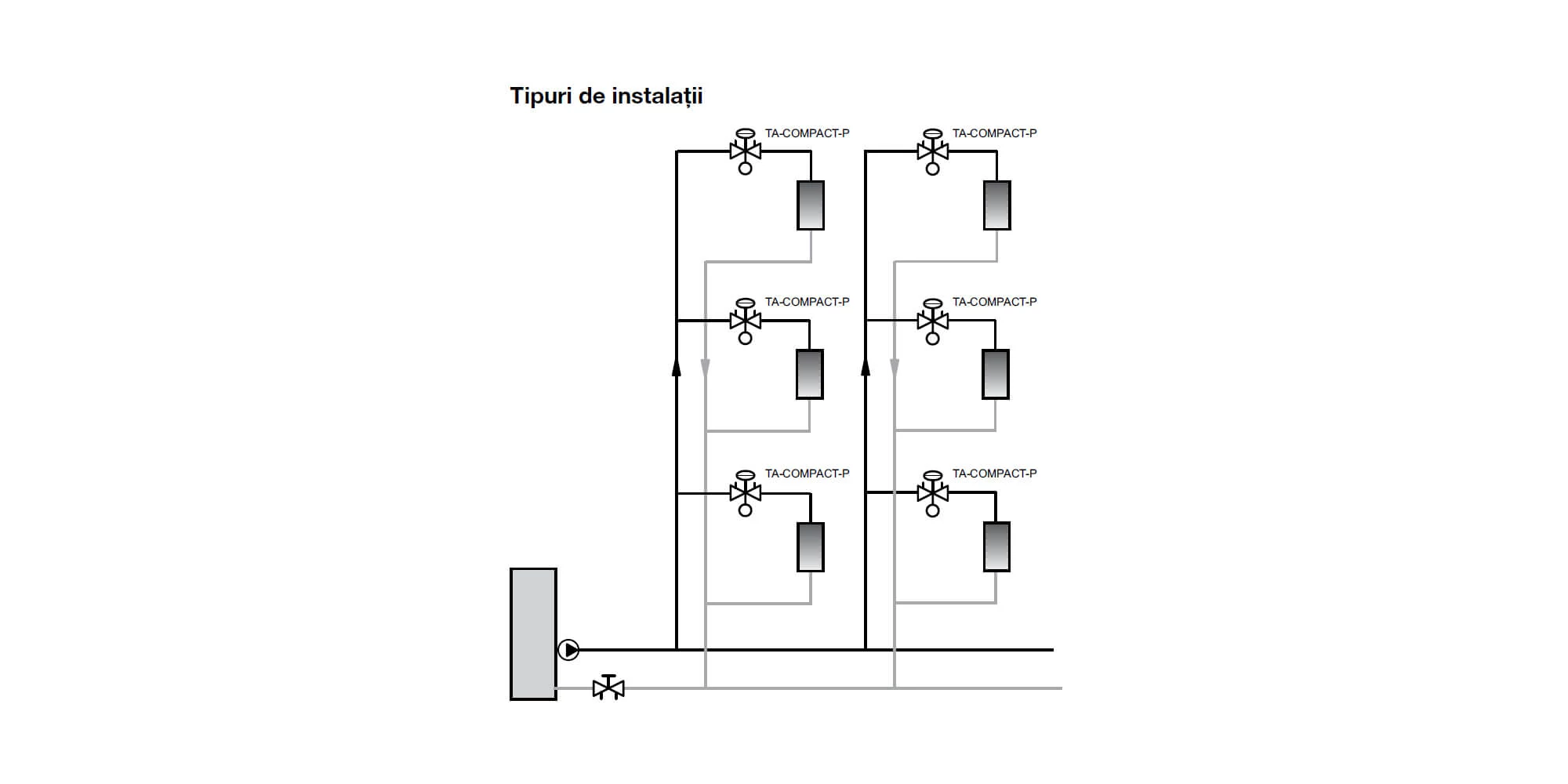

Aplicații:
- Instalații de încălzire și răcire.
Funcții:
- Control

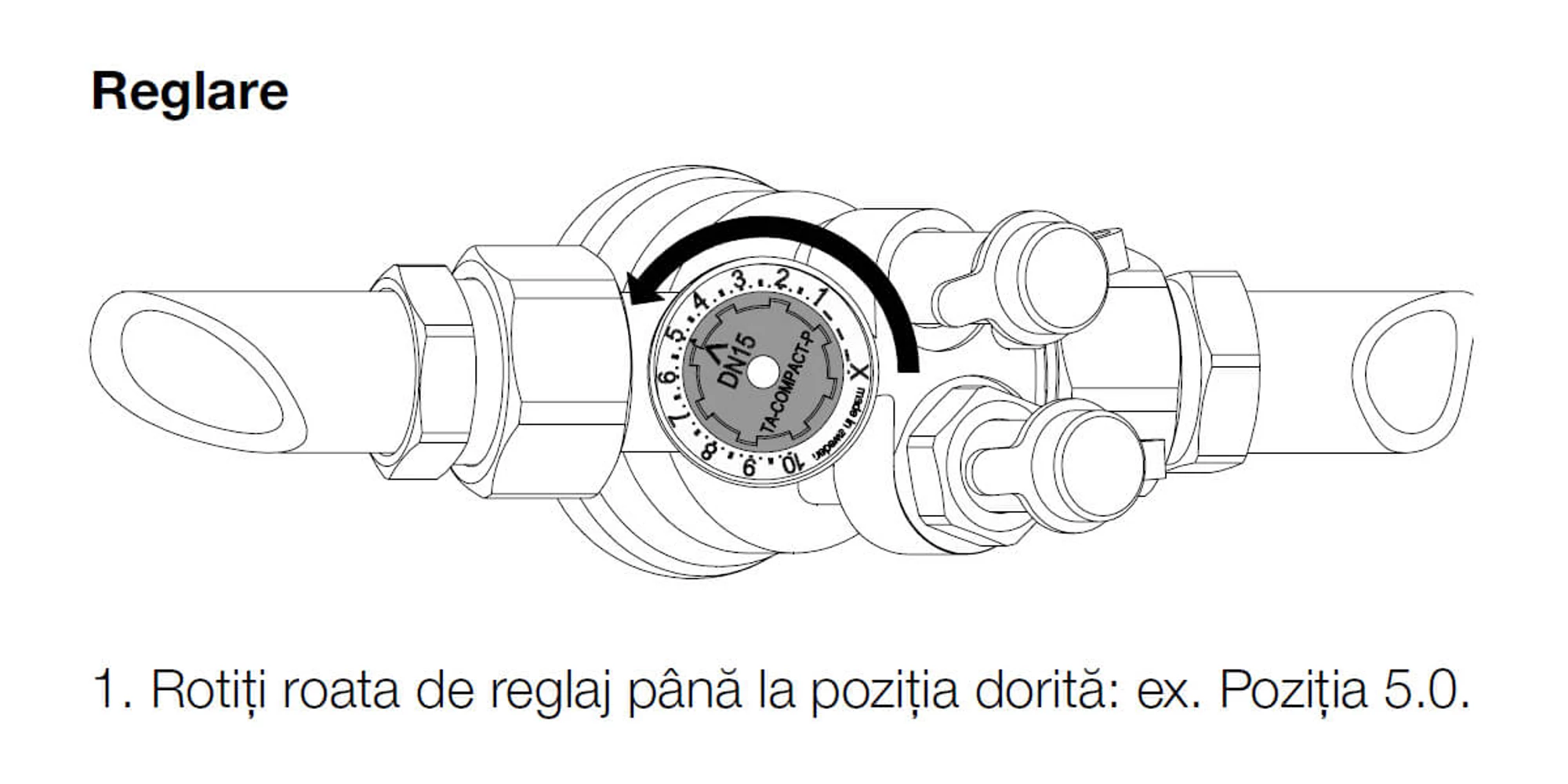

- Prereglare (kvs)
- Reglarea presiunii diferențiale
- Măsurare (ΔH, T, q)

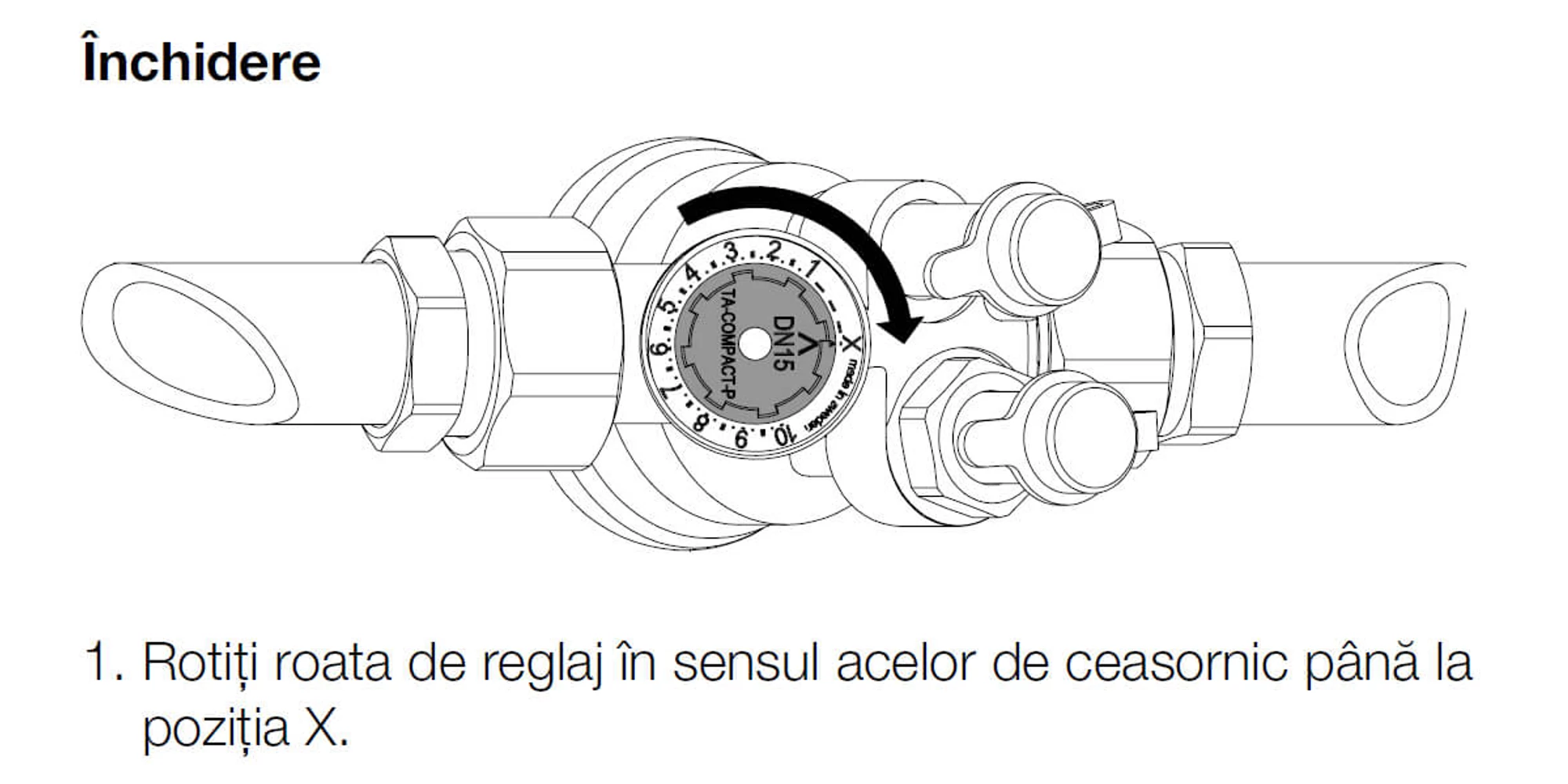

- Închidere (poate fi folosită ca vană de izolare pe perioada lucrărilor de întreținere – a se vedea Clasă de etanşare)
Dimensiuni:
- DN 10-32
Presiune nominală:
- PN 16
Presiune diferenţială (ΔpV):
- Presiune diferenţială max. (ΔpVmax): 400 kPa = 4 bar
- Presiune diferenţială min. (ΔpVmin):
- DN 10-20: 15 kPa = 0,15 bar
- DN 25-32: 23 kPa = 0,23 bar
- (Valabile pentru poziţia 10, deschis complet. Alte poziţii necesită presiuni diferenţiale mai mici, verificaţi cu HySelect.)
- ΔpVmax = Presiunea diferențială maximă admisibilă prin vană pentru care aceasta își îndeplinește funcțiile.
- ΔpVmin = Presiunea diferențială minimă prin vană pentru care se realizează controlul presiunii diferențiale.
Interval reglare debit:
Debitul (qmax) poate fi reglat în intervalul:
- DN 10: 21,5 - 120 l/h
- DN 15 LF: 44 - 245 l/h
- DN 15: 88 - 470 l/h
- DN 20: 210 - 1150 l/h
- DN 25: 370 - 2150 l/h
- DN 32: 800 - 3700 l/h
- qmax = l/h pentru fiecare poziție de prereglare și vana complet deschisă.
- LF = debit redus
Temperatură:
- Temperatura max. de lucru: 90°C
- Temperatura min. de lucru: -10°C
Fluid de lucru:
- Apă sau fluide neutre, amestecuri apă-glicol (0-57%).
Cursă:
- 4 mm
Clasă de etanşare:
- Nivel de scurgere ≤ 0,01% din debitul maxim qmax (reglare 10) și respectarea sensului de curgere. (Clasa IV conform EN 60534-4).
Caracteristică:
- Liniară, ideală pentru control on/off.
Material:
- Corp robinet: AMETAL®
- Presetupă: AMETAL®
- Ventil: Alamă CW724R (CuZn21Si3P)
- Ax: Oţel inoxidabil
- Etanşare ax: O-ring EPDM
- Regulator de presiune diferențială încorporat: PPS
- Membrană: EPDM şi HNBR
- Arc: Oţel inoxidabil
- O-rings: EPDM
- AMETAL® este un aliaj IMI Hydronic Engineering rezistent la dezincare.
Marcaj:

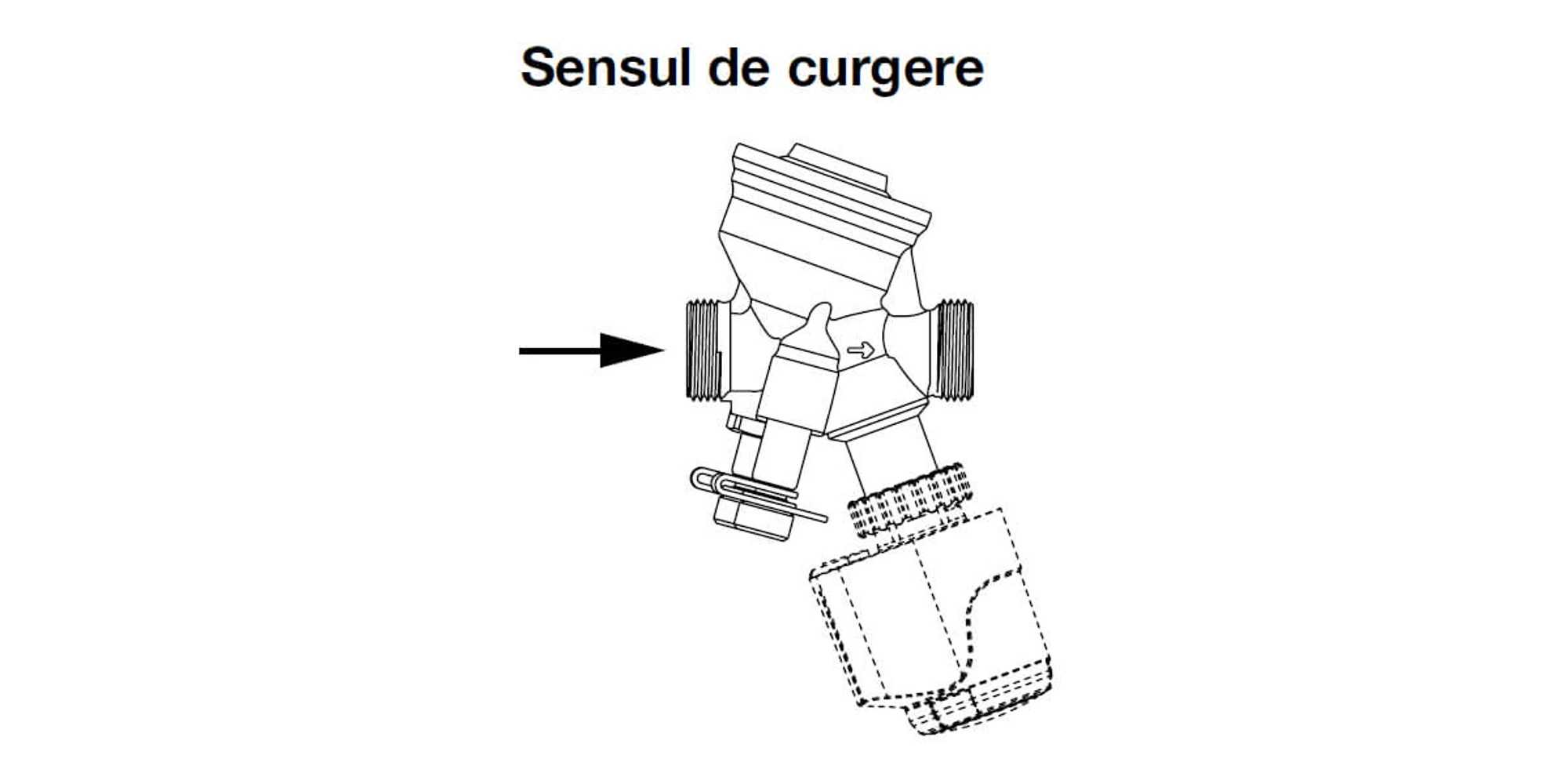

- TA, IMI, PN 16, DN şi săgeată sens curgere.
- Pe roata de manevră gri: TA-COMPACT-P și DN. Pentru versiunea debit redus apare și LF.
Racorduri:
- Filet exterior conform ISO 228.

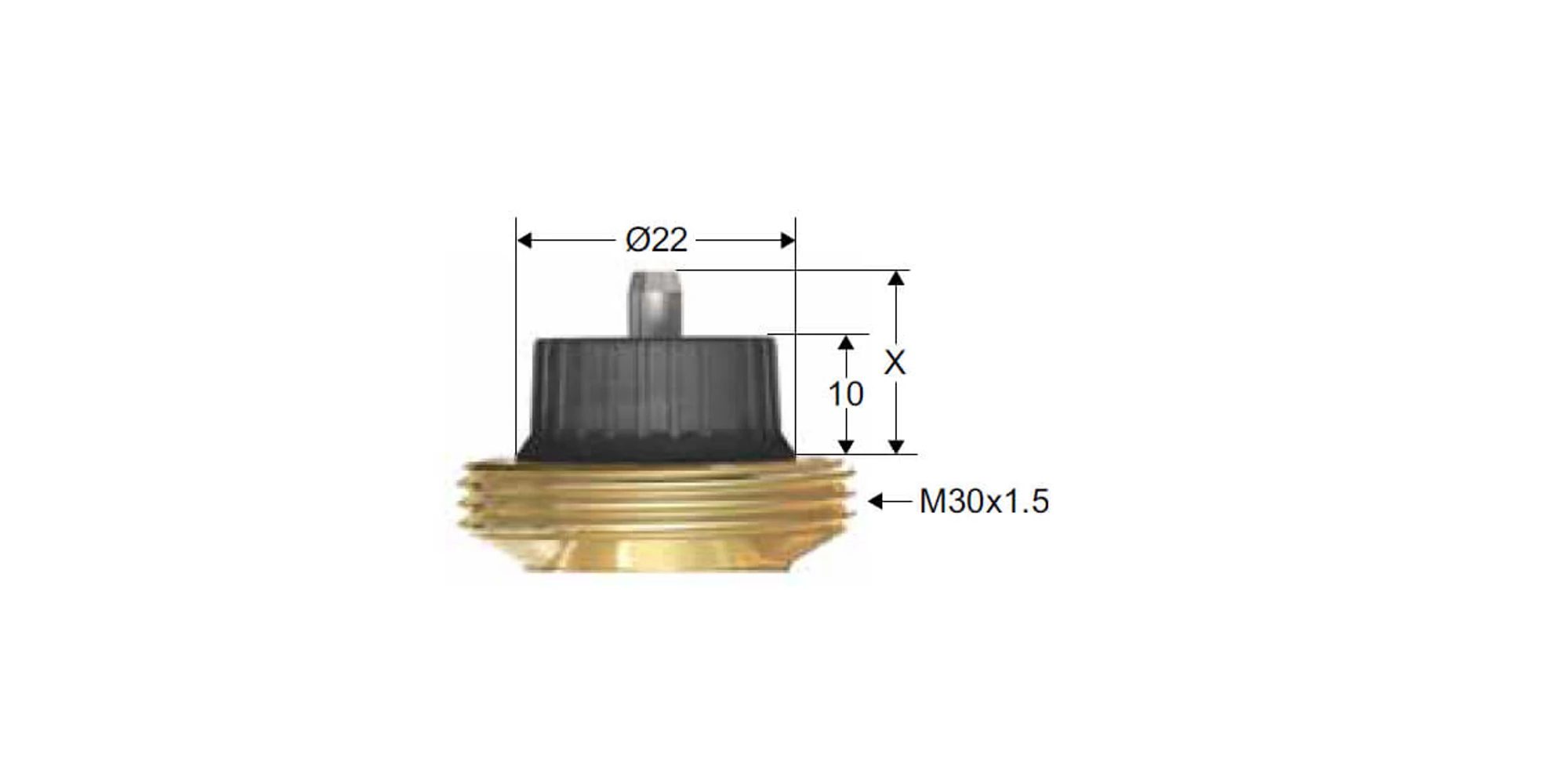

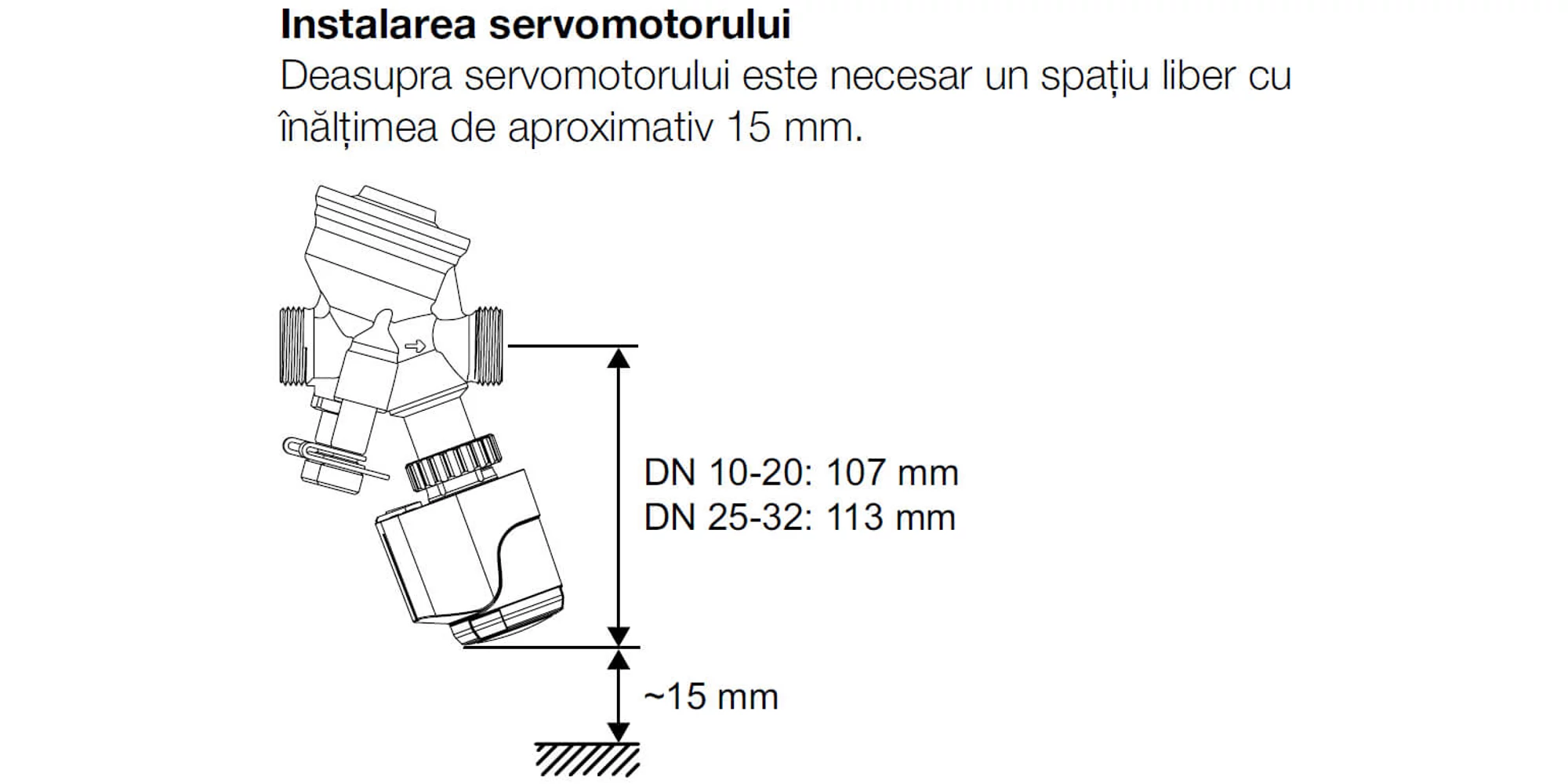

Conexiune la servomotor:
- M30x1.5
Servomotoare:
- TA-COMAPCT-P este destinat să lucreze împreună cu servomotorul EMO T.
- Servomotoarele altor producători trebuie sa aibă: Domeniu de lucru: X (închis – complet deschis) = 11,6 - 15,8. Forță de închidere: Min. 125 N (max. 500 N).
De ce să alegeți IMI Hydronic?
Cele mai bune produse din clasa lor
- Calitate Premium, raport calitate-preț, siguranță și produse rapid și ușor de instalat.
Compatibilitate 1 la 1
- Nu ne dorim să utilizați produsele competitorilor noștri, dar chiar și așa, toate produsele noastre sunt compatibile cu cele ale competitorilor.
Vânzare încrucișată
- Grație sinergiei mărcilor noastre, oferim o gamă unică și largă de soluții pentru orice ați avea nevoie în ceea ce privește instalațiile HVAC.
Asistență și servicii după achiziționare
- Aveți o întrebare? Suntem aici să vă ajutăm.
Specificații tehnice
Presiune maximă de lucru (bar) | 4 |
Temperatură maximă de lucru (°C) | 90 |
Dimensiune racord (inch) | 1" |
Dimensiune (DN) | 20 |
kvs (m3/h) | 1.15 |
