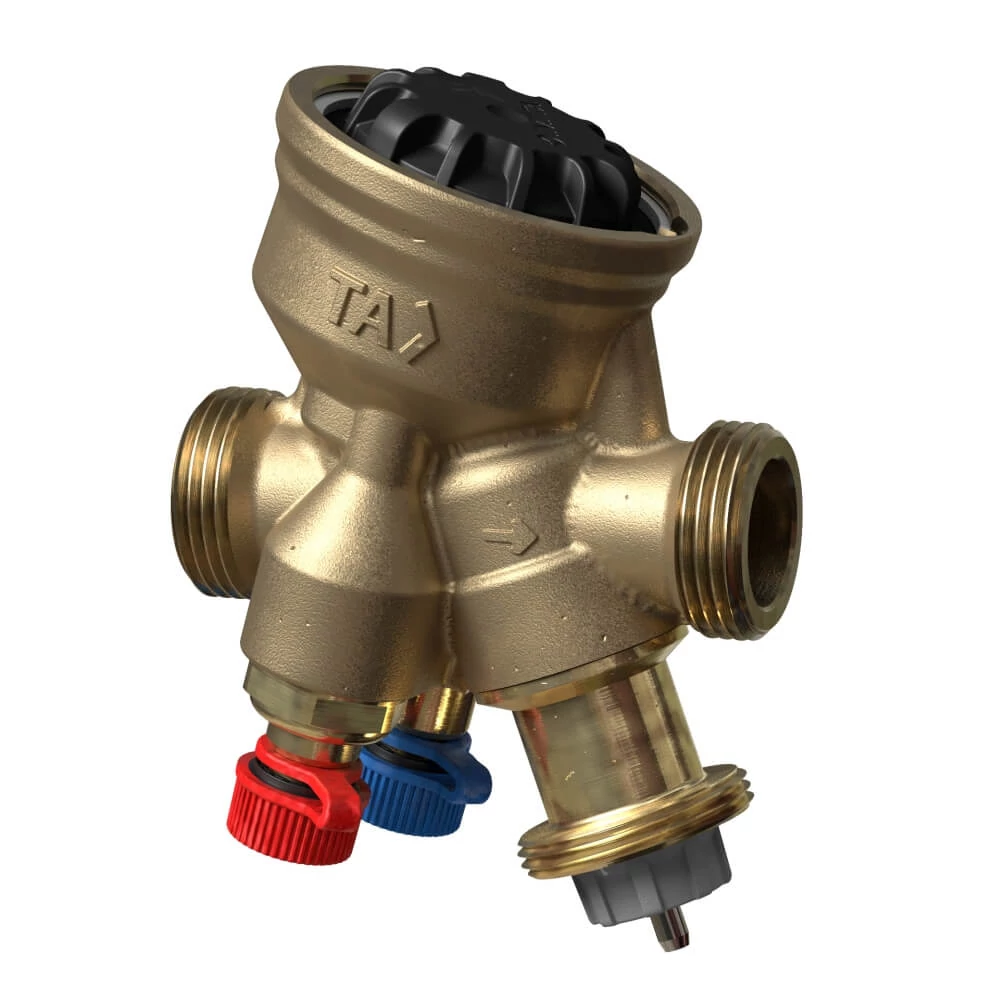

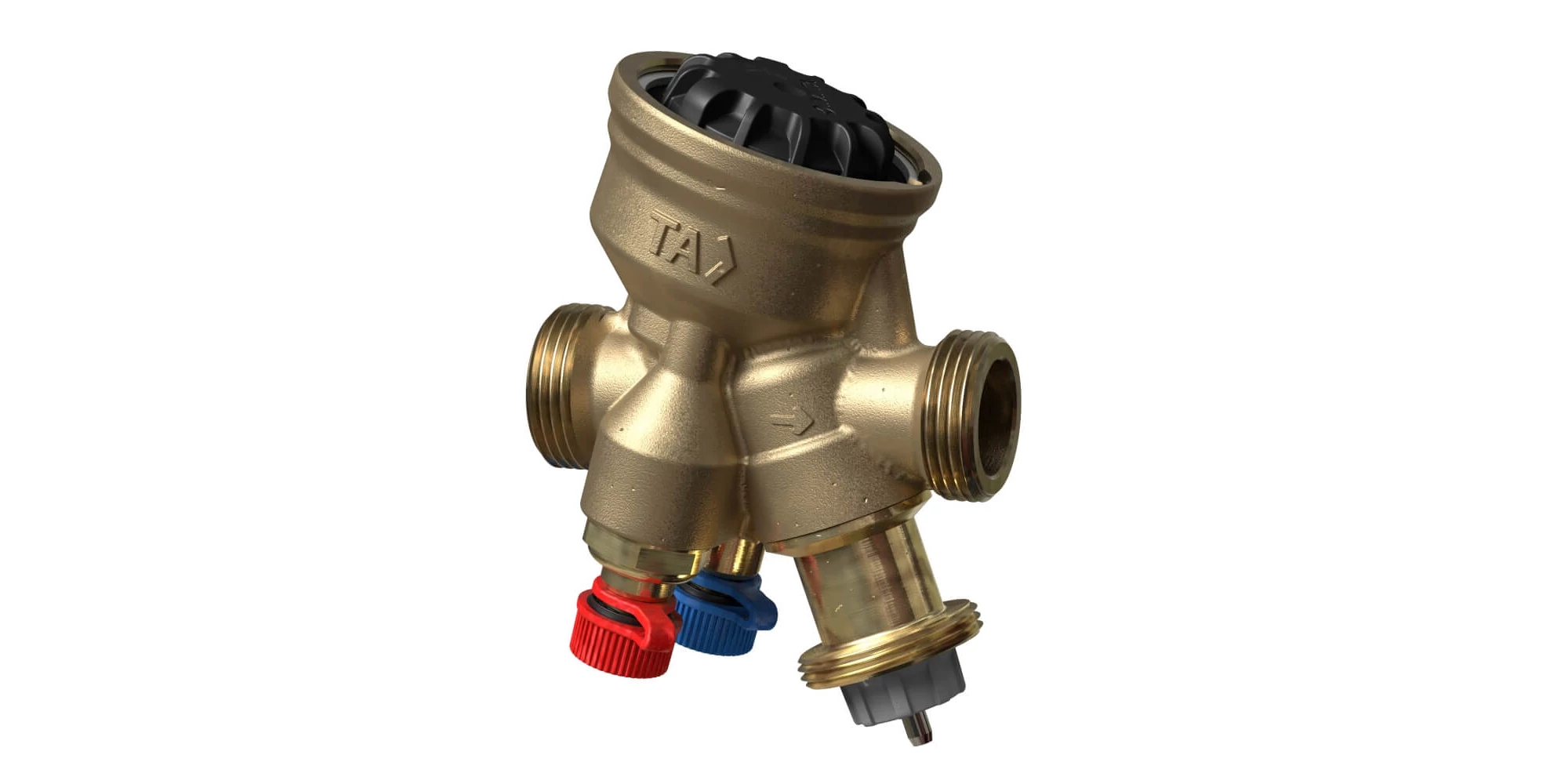

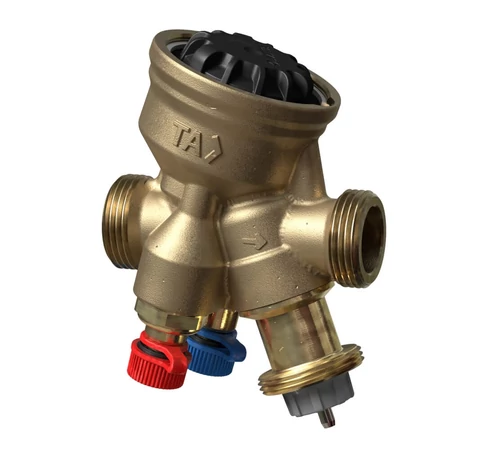

Vana de reglare si echilibrare independenta de presiune, PIBCV, DN 25, TA-COMPACT-P, 52 164-025 HEIMEIER

Vană de reglare și echilibrare independentă de presiune, PIBCV, DN 25, TA-COMPACT-P, 52 164-025 HEIMEIER

Regulatorul automat de debit TA-COMPACT-P asigură performanță pentru o perioadă lungă de timp. Debitul nominal poate fi reglat cu ușurință, prevenindu-se depășirea acestuia. TA-COMPACT-P împreună cu instrumentele de măsură, oferă posibilitatea unei diagnoze avansate.

Echilibrare hidraulică perfectă

• Debitul nominal poate fi reglat cu ușurință, prevenindu-se depășirea acestuia.

Instalare fără restricții

• Forma compactă și dimensiunile reduse simplifică procesul de instalare. Toate funcțiile sunt ușor accesibile.

Controlul total al sistemului

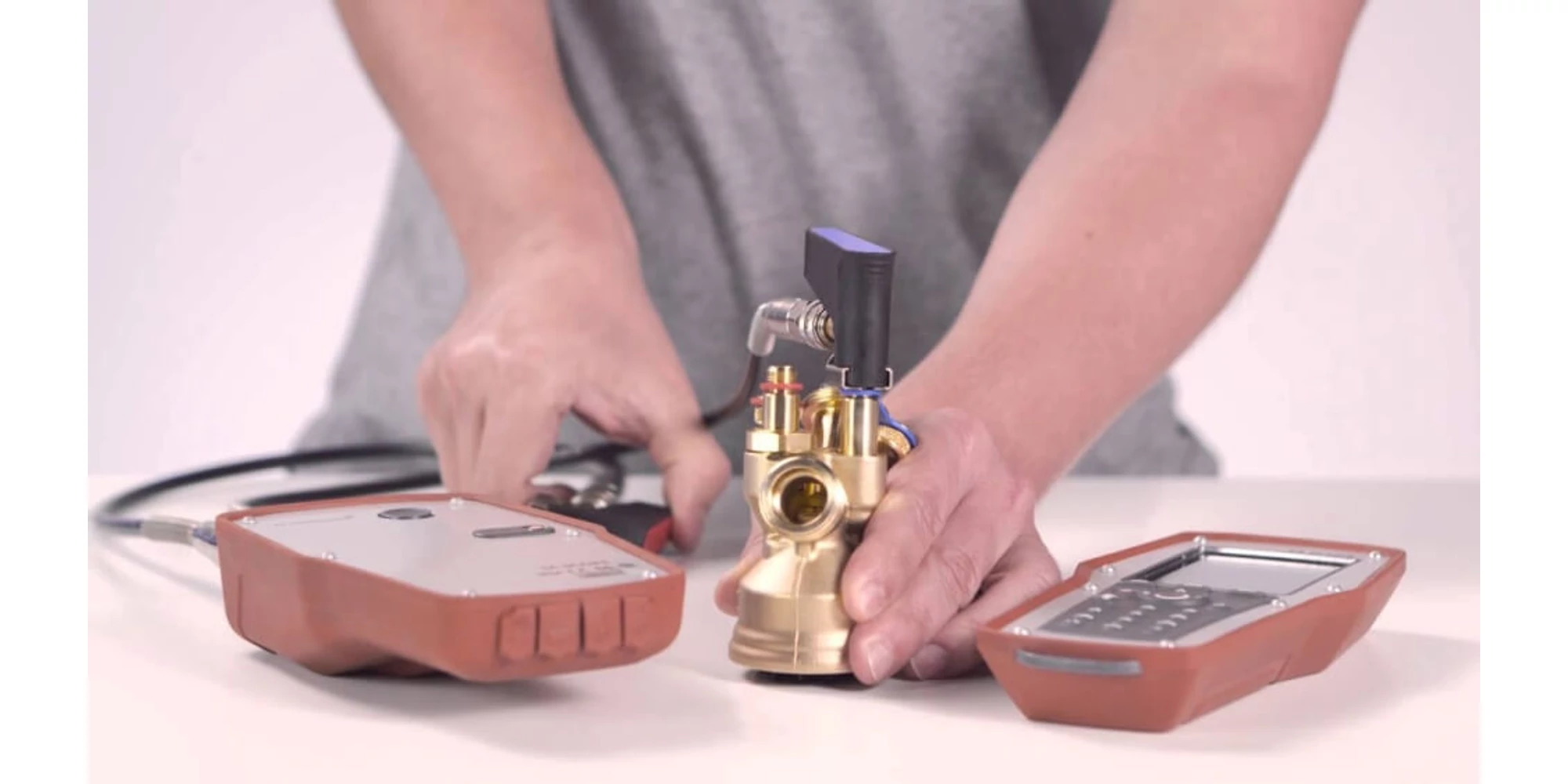

• Măsurare cu precizie a debitului și funcții unice de diagnoză pentru o eficiență energetică crescută.

Încredere maximă

• Rezistență la coroziune și riscul scăzut de scurgeri sunt garantate prin folosirea materialelor AMETAL® și oțel inoxidabil.

Aplicații:

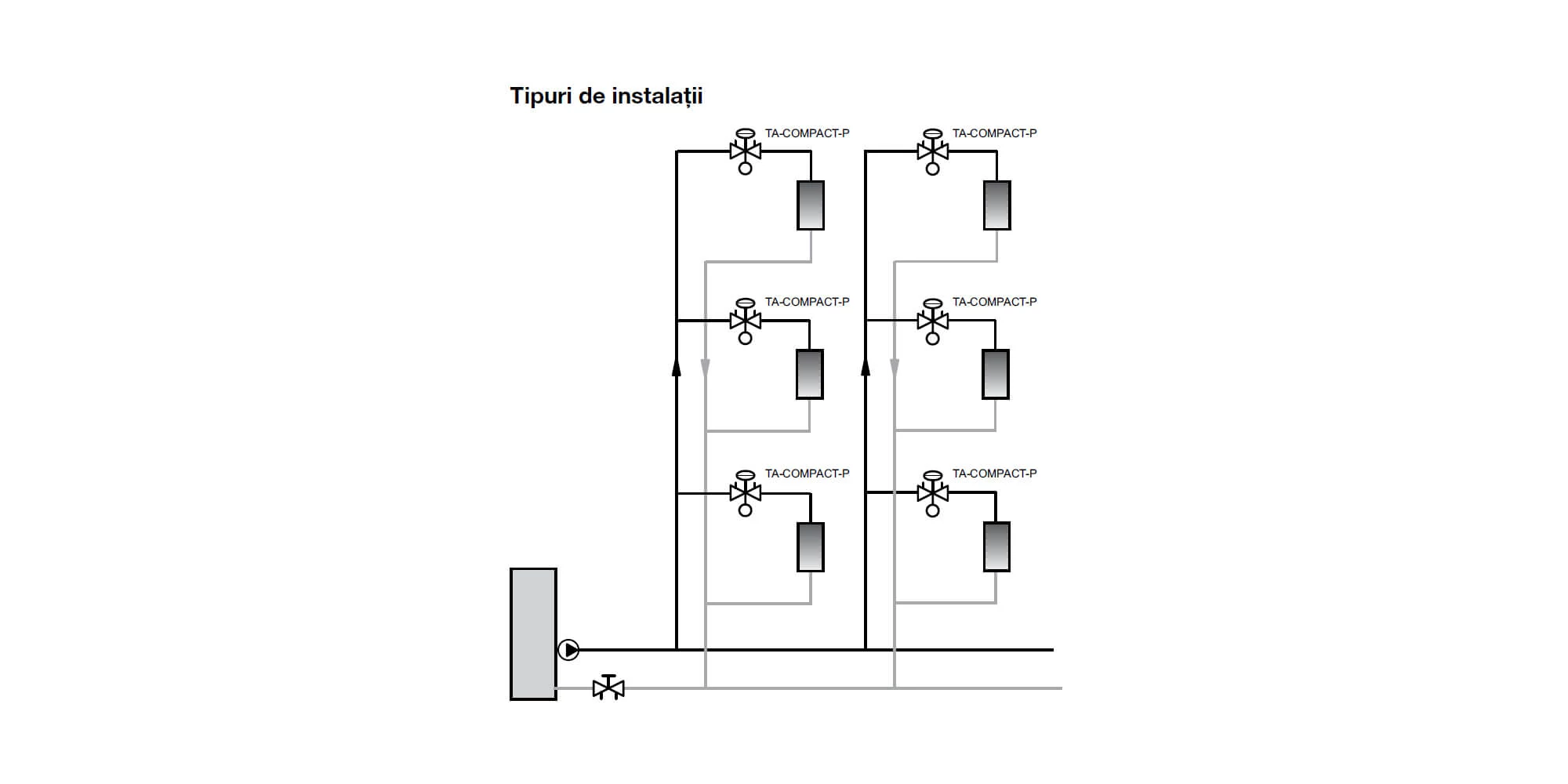

• Instalații de încălzire și răcire.

Funcții:

• Control

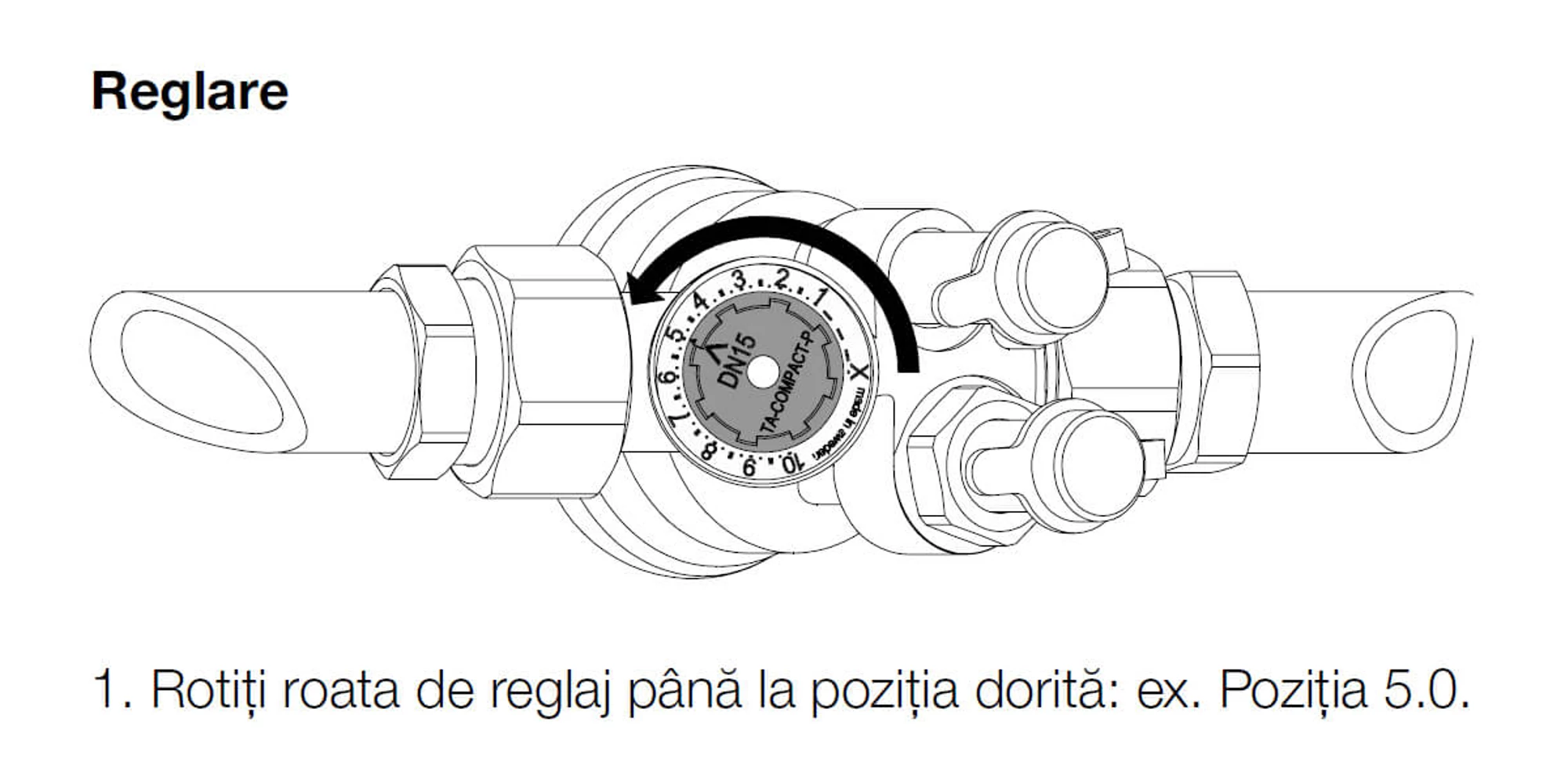

• Prereglare (kvs)
• Reglarea presiunii diferențiale
• Măsurare (ΔH, T, q)

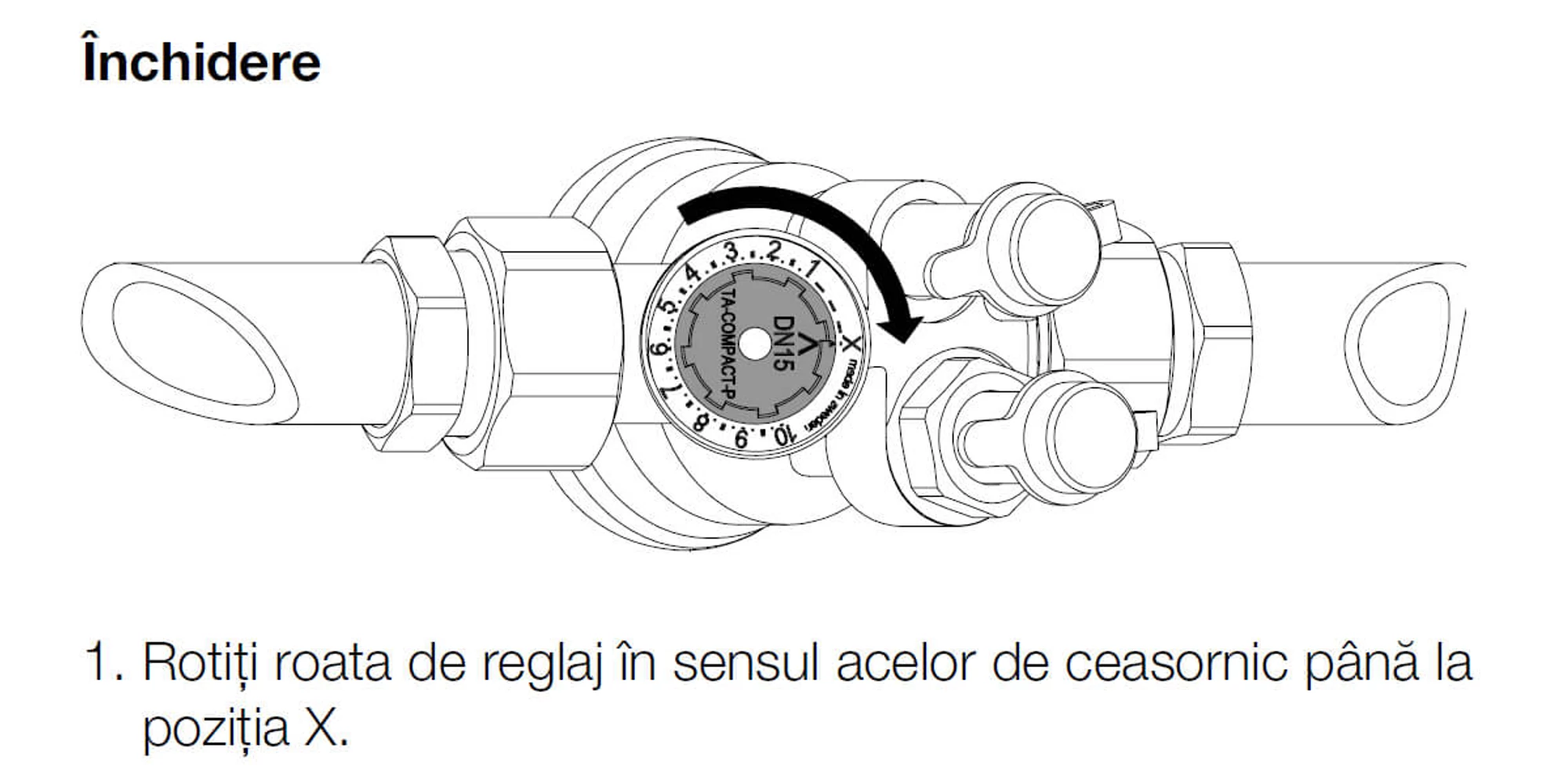

• Închidere (poate fi folosită ca vană de izolare pe perioada lucrărilor de întreținere – a se vedea Clasă de etanşare)

Dimensiuni:

• DN 10-32

Presiune nominală:

• PN 16

Presiune diferenţială (ΔpV):

• Presiune diferenţială max. (ΔpVmax): 400 kPa = 4 bar
• Presiune diferenţială min. (ΔpVmin):
• DN 10-20: 15 kPa = 0,15 bar
• DN 25-32: 23 kPa = 0,23 bar
• (Valabile pentru poziţia 10, deschis complet. Alte poziţii necesită presiuni diferenţiale mai mici, verificaţi cu HySelect.)
• ΔpVmax = Presiunea diferențială maximă admisibilă prin vană pentru care aceasta își îndeplinește funcțiile.
• ΔpVmin = Presiunea diferențială minimă prin vană pentru care se realizează controlul presiunii diferențiale.

Interval reglare debit:

Debitul (qmax) poate fi reglat în intervalul:

• DN 10: 21,5 - 120 l/h
• DN 15 LF: 44 - 245 l/h
• DN 15: 88 - 470 l/h
• DN 20: 210 - 1150 l/h
• DN 25: 370 - 2150 l/h
• DN 32: 800 - 3700 l/h
• qmax = l/h pentru fiecare poziție de prereglare și vana complet deschisă.
• LF = debit redus

Temperatură:

• Temperatura max. de lucru: 90°C
• Temperatura min. de lucru: -10°C

Fluid de lucru:

• Apă sau fluide neutre, amestecuri apă-glicol (0-57%).

Cursă:

• 4 mm

Clasă de etanşare:

• Nivel de scurgere ≤ 0,01% din debitul maxim qmax (reglare 10) și respectarea sensului de curgere. (Clasa IV conform EN 60534-4).

Caracteristică:

• Liniară, ideală pentru control on/off.

Material:

• Corp robinet: AMETAL®
• Presetupă: AMETAL®
• Ventil: Alamă CW724R (CuZn21Si3P)
• Ax: Oţel inoxidabil
• Etanşare ax: O-ring EPDM
• Regulator de presiune diferențială încorporat: PPS
• Membrană: EPDM şi HNBR
• Arc: Oţel inoxidabil
• O-rings: EPDM
• AMETAL® este un aliaj IMI Hydronic Engineering rezistent la dezincare.

Marcaj:

• TA, IMI, PN 16, DN şi săgeată sens curgere.
• Pe roata de manevră gri: TA-COMPACT-P și DN. Pentru versiunea debit redus apare și LF.

Racorduri:

• Filet exterior conform ISO 228.

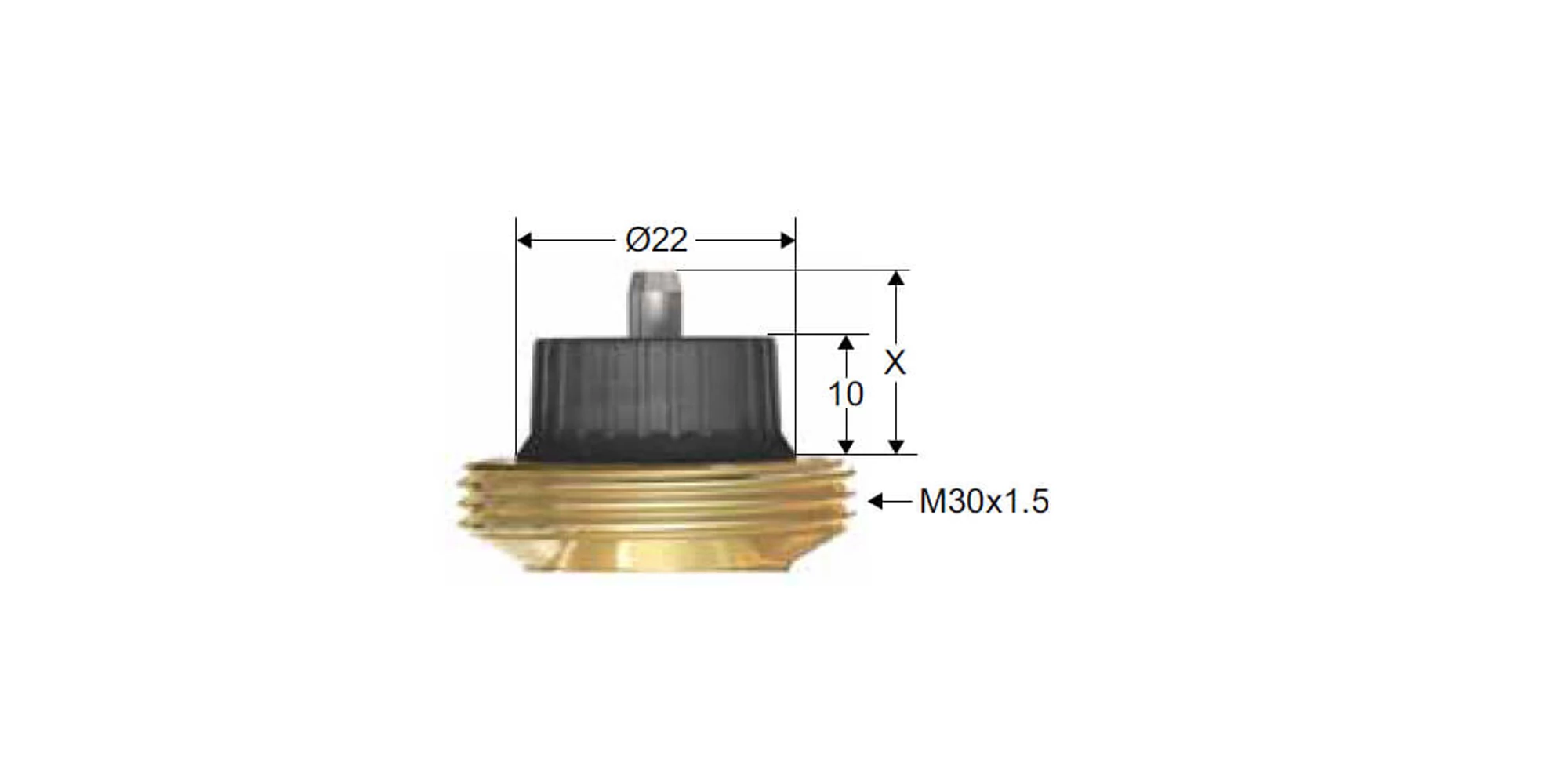

Conexiune la servomotor:

• M30x1.5

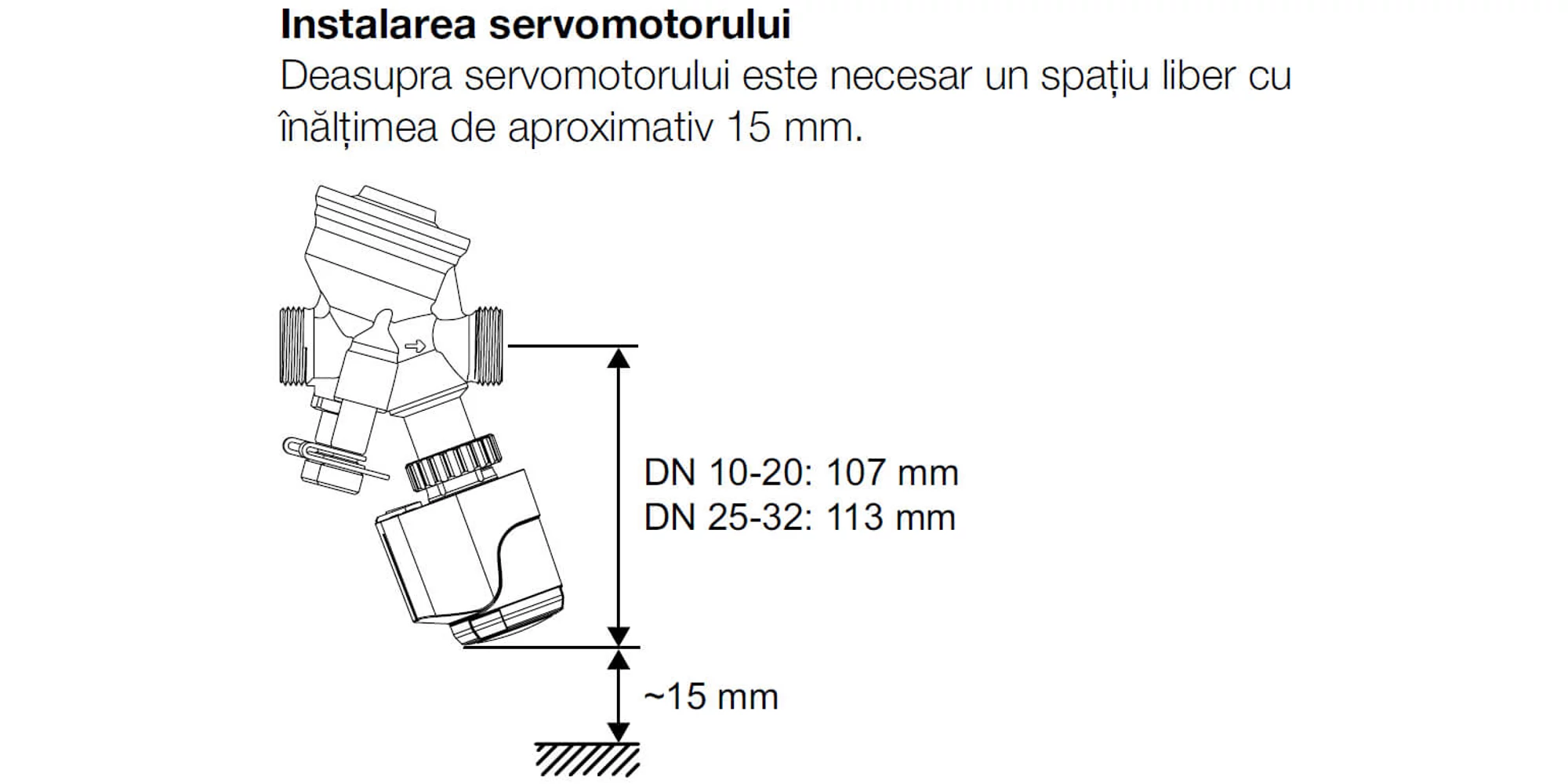

Servomotoare:

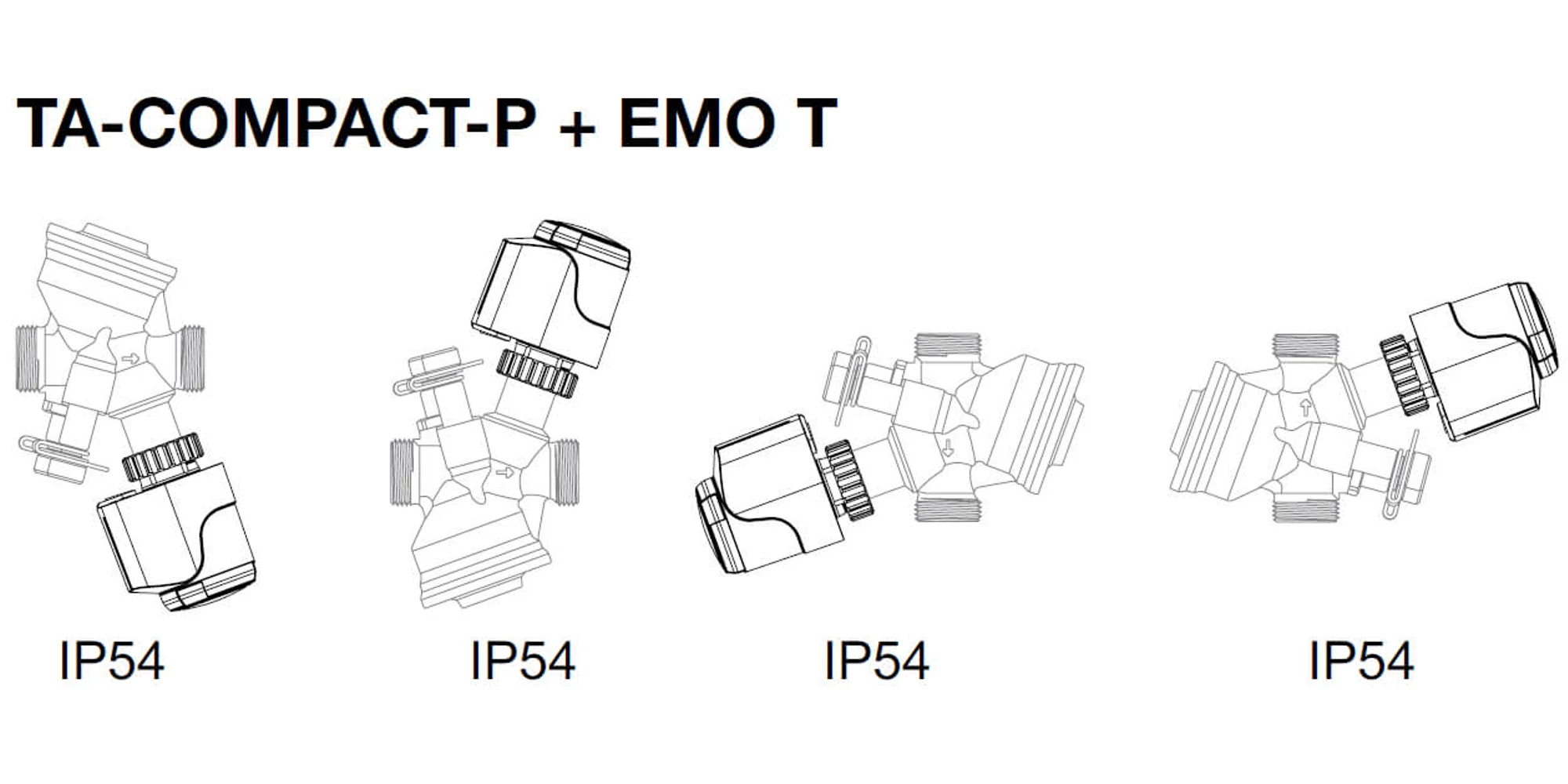

• TA-COMAPCT-P este destinat să lucreze împreună cu servomotorul EMO T.
• Servomotoarele altor producători trebuie sa aibă: Domeniu de lucru: X (închis – complet deschis) = 11,6 - 15,8. Forță de închidere: Min. 125 N (max. 500 N).
